　三角形は通常の「三角形」の他に、「二等辺三角形」、「正三角形」から選べます。
まず通常の三角形から始めたいと思います。図1にある「三角形」のボタンを選択します。

　三角形は3クリック毎に描画されていきます。其々クリックした場所に対して直線が結ばれていきます。複数個作成した場合は、
長方形etcと等しく数個で1個の図形となります。（図2）　

　今度は、「水平・垂直」をONにして実行してみます。すると1クリックした位置から水平に、若しくは垂直に2クリックが位置づけられます。
(2クリックした場所が、１クリックの位置から横向きの場合「水平」に、縦向きの場合は「垂直」になります。)
3クリックで線が結ばれます。（図3）

　次に「Shit」キーを押下して描画してみたいと思います。図4にあるように、2クリックが水平か垂直に打たれ、3クリックはその位置から直角
に位置づけられて描画されるので、図形は「直角三角形」になります。

　ドラッグの場合は、上記のクリックで用いた「水平・垂直」・「Shifキー」の他に「Ctrl」キーも利用できます。
「水平・垂直」は、ドラッグ開始地点から横向きにドラッグすると水平に伸びていき、縦向きだと垂直になります。（図5）

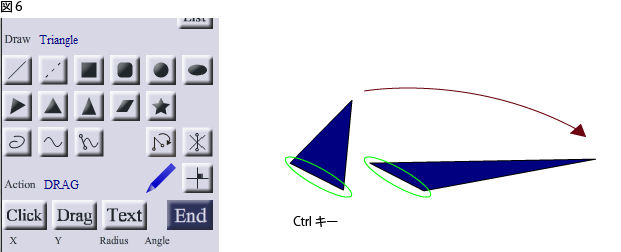

　「Ctrl」キーを押下してドラッグすると、図6のように一辺だけが固定された状態で、他の2辺をドラッグ操作で変化させて描画していきます。
尚、「Shift」キーや「Ctrl」キーの効果は、書き直しの際には引き継がないのでその都度毎に押下して下さい。

　テキストでの描画は、三角形の3点を全て指定する場合と、角度を組み合わせる場合があります。先ず、角度を組合せての描画から説明
します。
図7にあるように「X」、「Y」は描画開始位置を示し、「Radius」・「Angle」は辺Rと角Rを表しています。「Angle2」は第2辺目の角度であるA2の
角度になります。尚、角度を使って描画する場合、「X2」「Y2」の項目に値が入力されていても無効値になります。

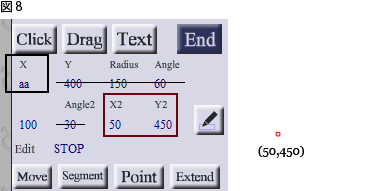

　次に3点を指定する場合ですが、これは図8にある「X2」、「Y2」の項目を使います。
この「X2」、「Y2」は、上記の角度を使う場合の値が有効であれば無効になりますので、「X」や「Angle」etcの値を無効に設定します。（図8）
無効にするには、「X」、「Y」、「Radius」、「Angle」、「Angle2」の中でどれか一つでも数字以外の文字を入力するか、空白にすればその項目
を無効にできます。この状態でテキスト描画ボタンを押下すると、「X2」、「Y2」が開始位置になります。
