texttetx

 テキスト文字をベクター図形に変換します。

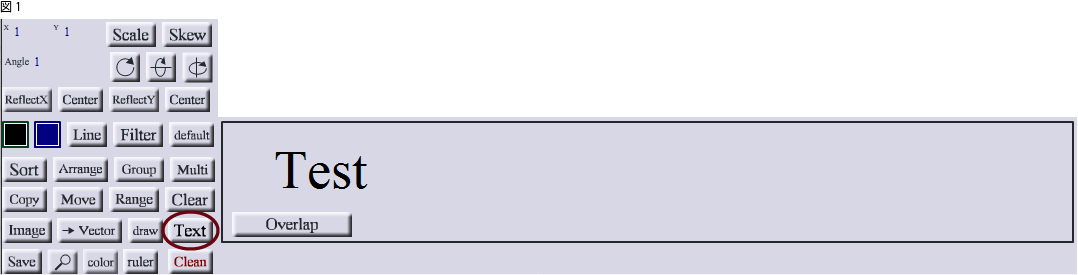

テキストパネルを展開するとテキストボックスが表示されます。(図1)

pic1

 テキストボックスに文字を入力して、アードボードへドラッグするとベクター画像に変換されます(図2)。

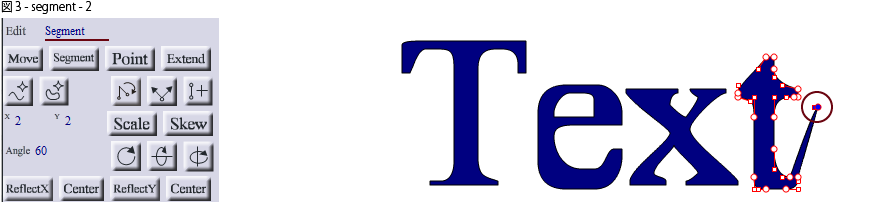

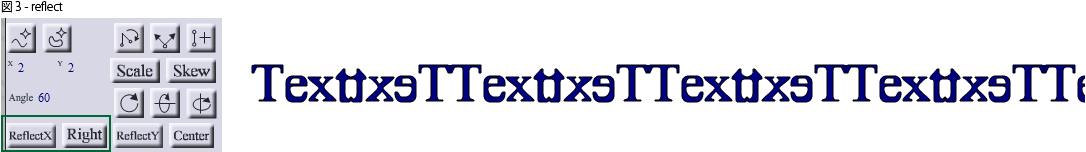

変換後は、他のベクター画像と同様の操作が出来ます(図3)。

pic2-1

pic2-2

pic3-color

pic3-scale

pic3-skew

pic3-rotate

pic3-reflect

pic3-seg-1

pic3-seg-2

pic3-seg-3

pic3-point-1

pic3-point-2

pic3-extend-1

pic3-extend-2

pic3-filter-1

pic3-fliter-2

pic-filter-3

pic3-rotateY

 変換に際して、1文字で1つの図形にするのか、全体で1個の図形にするのかを選択出来ます。
又、テキスト文字の空白部分を白色で描画するか、空白にするのかも選べます。
これらの選択は、図4のボタンを押下して行います。

pic4

overlapText

 テキスト文字は1文字ずつ図形になり、空白部分は白色で描画されます。
尚、変換後はグループ化されています。(図5)

pic5-1

pic5-2

pic5-3

pic5-4

pic5-5

blankText

 テキスト文字は1文字ずつ図形に変換されますが、空白部分は図形として描画されずに、そのまま空洞になります。
変換後は、overlapの場合と同様にグループ化されています。

pic6-1

pic6-2

pic6-3

pic6-4

continuous

 テキスト文字は、まとめて1個の図形に変換され、空白部分は図形として描画されません。

pic7-1

pic7-2

pic7-3
